Дополнительные розетки на 12В и USB

#1

Сообщение Kirafon » 22 июн 2013, 11:14

Данная тема для обсуждения вариантов установки дополнительных розеток на 12В в нашем автомобиле и способах их подключения.

Небольшой FAQ по установке дополнительных розеток на 12В и способах их подключения к бортовой сети.

Для устройств с большим потреблением тока (до 10А) лучше использовать 15pin разъёма 16V NR (PH), защищенный предохранителем F14 в блоке BSI.
Где его найти и как подключиться:
Technics66 писал(а):Разъём 16V NR (PH) подключаемый к BSI

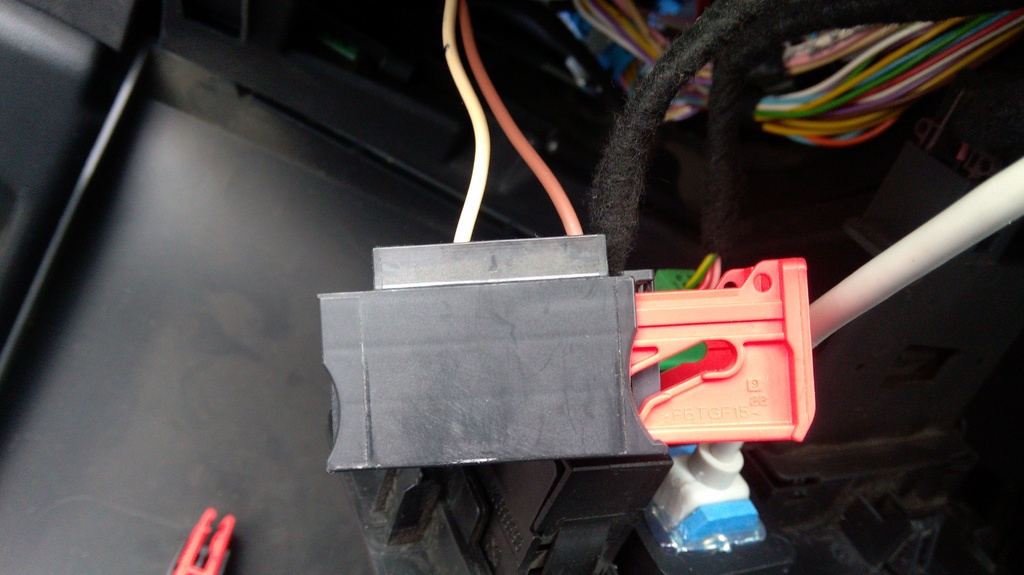

Расположение

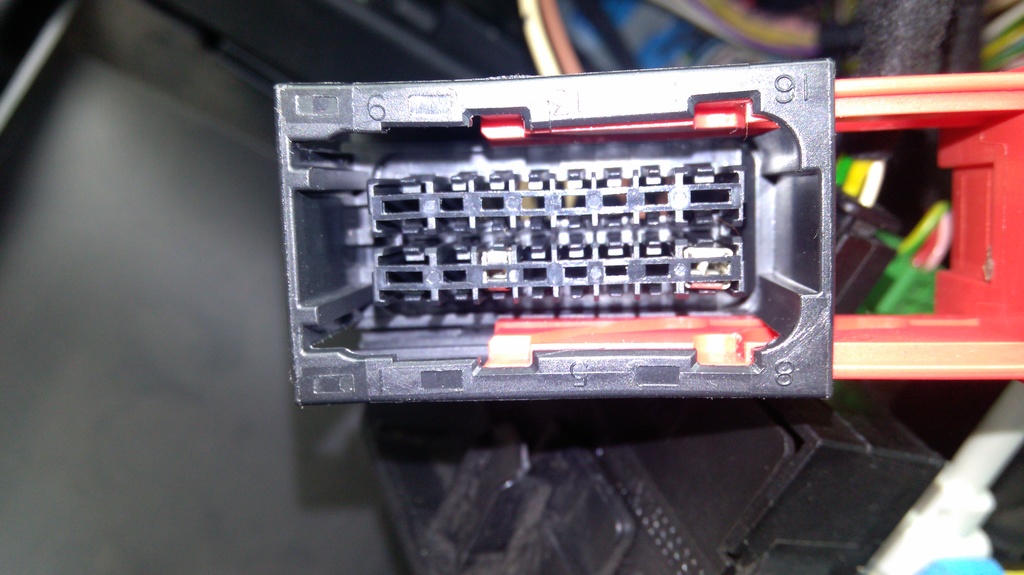

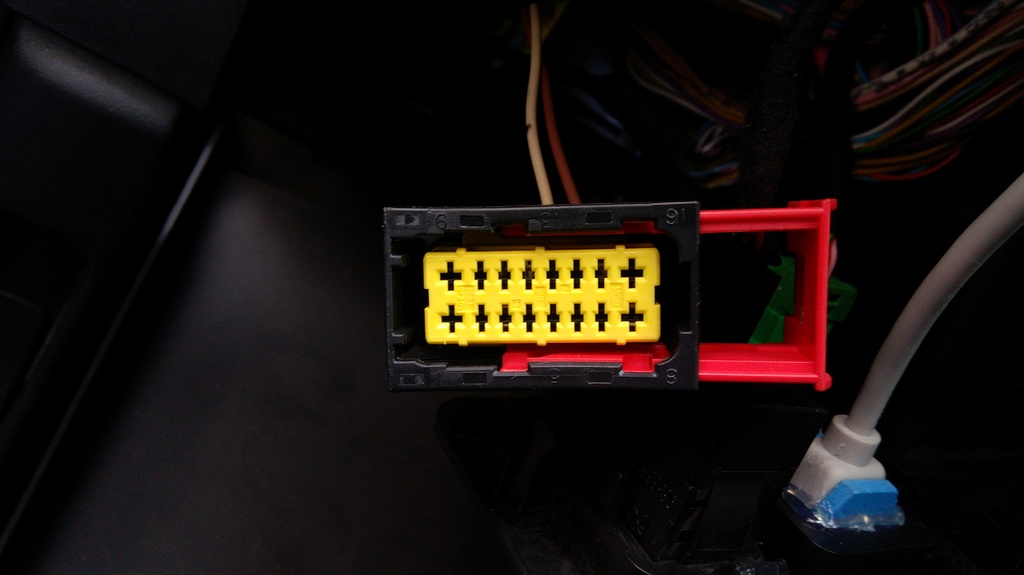

Общий вид

Разборка
Снимаем желтую накладку. Она держится на двух двухуровневых защёлках по бокам.

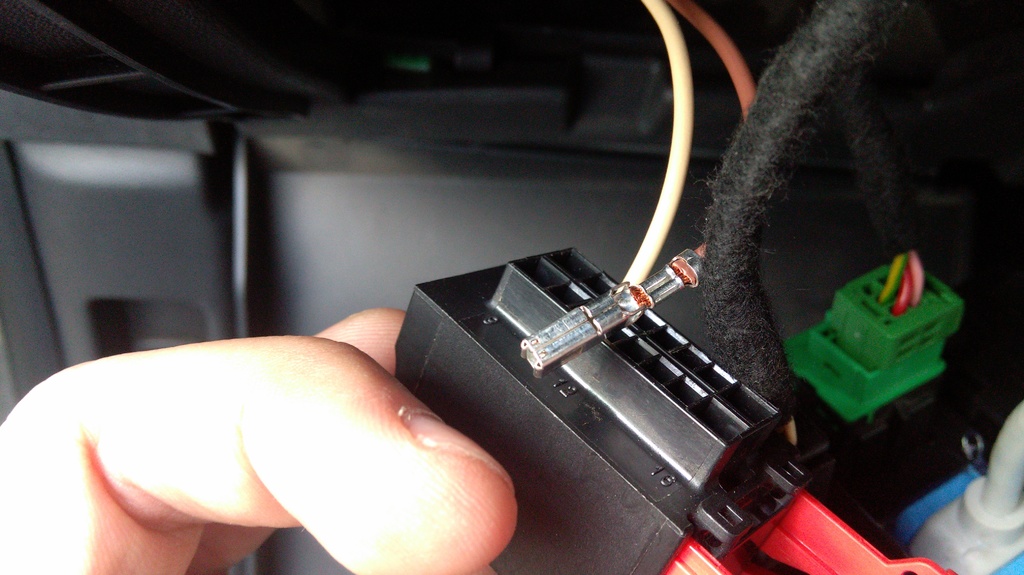

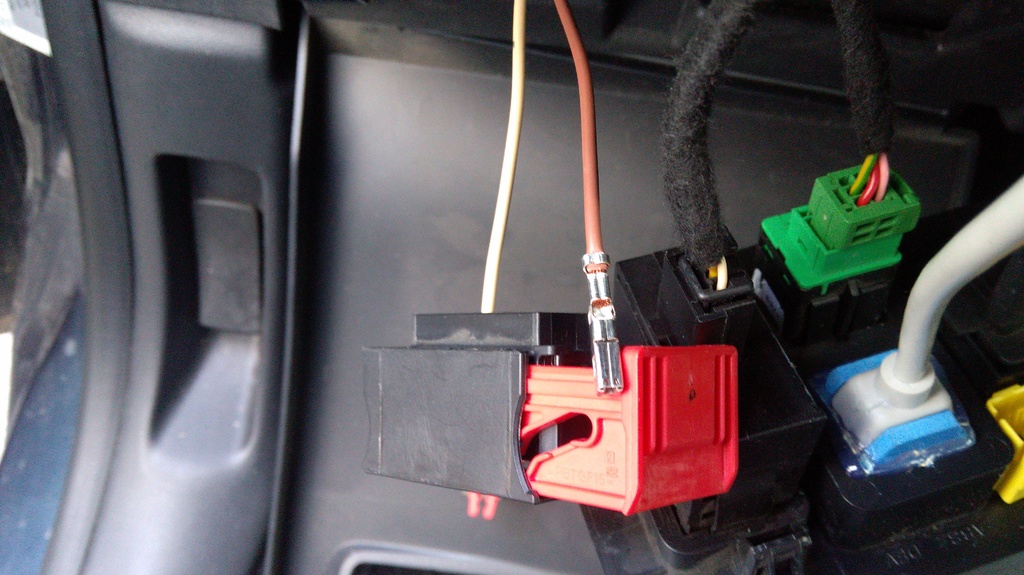

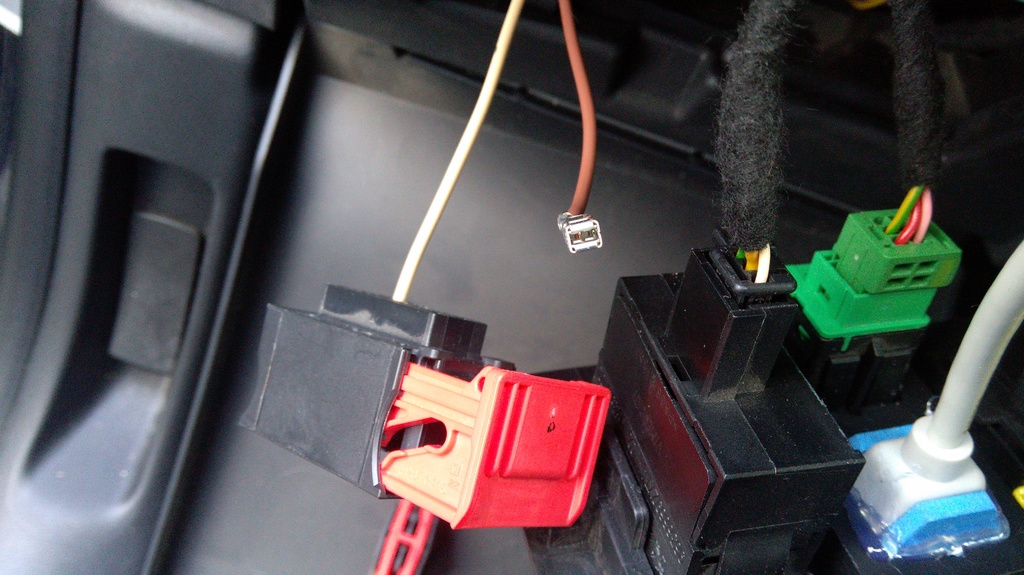

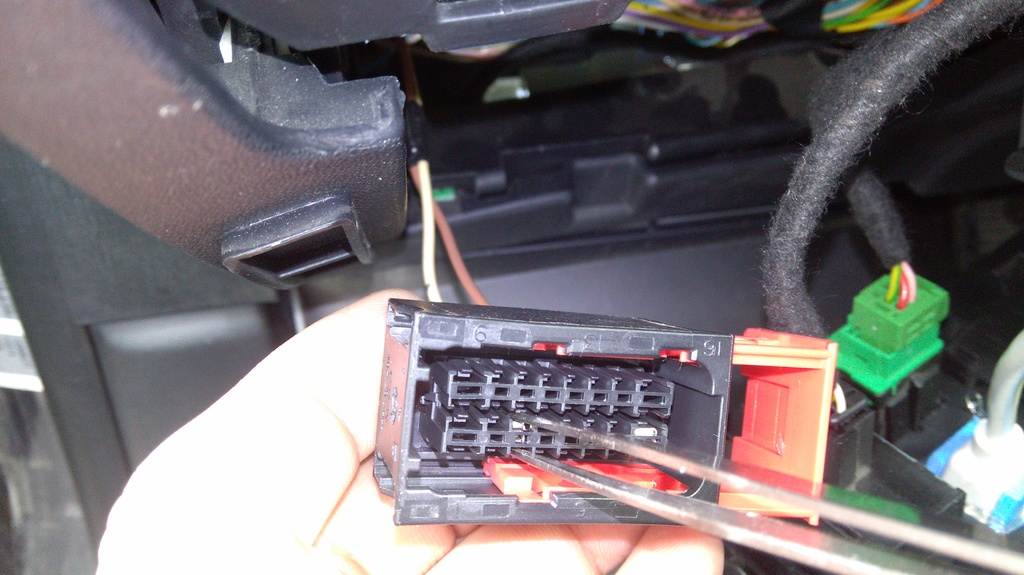

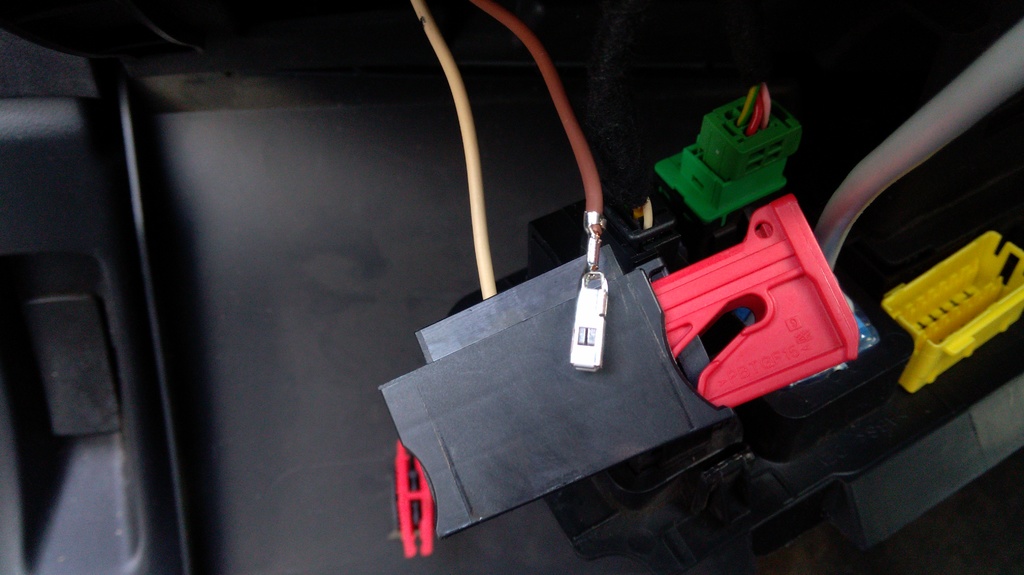

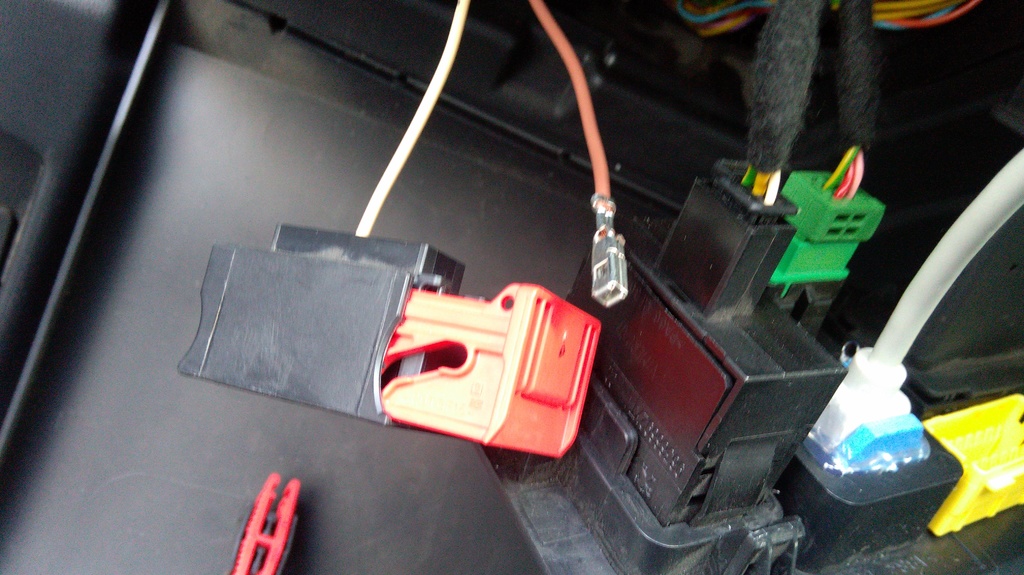

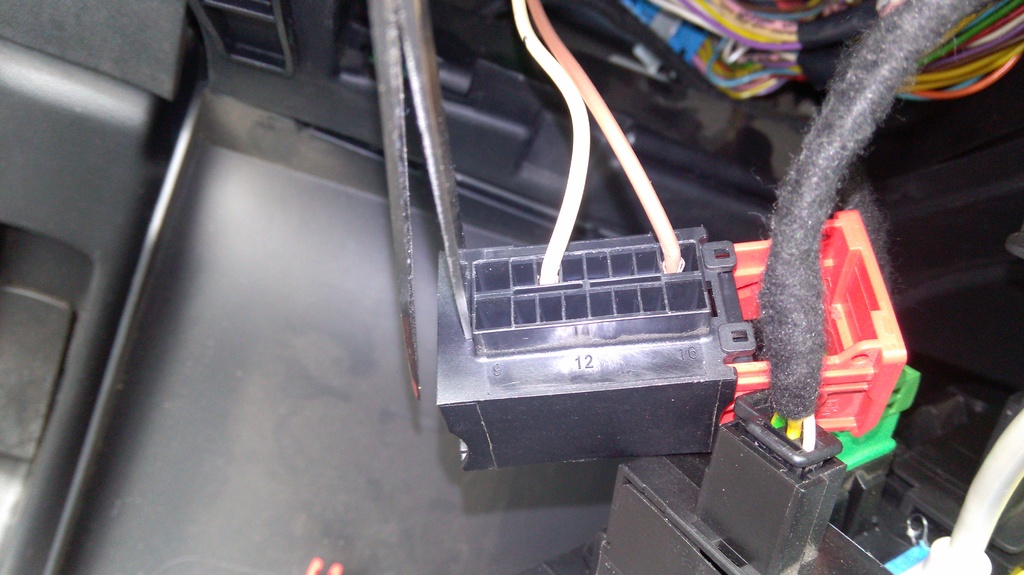

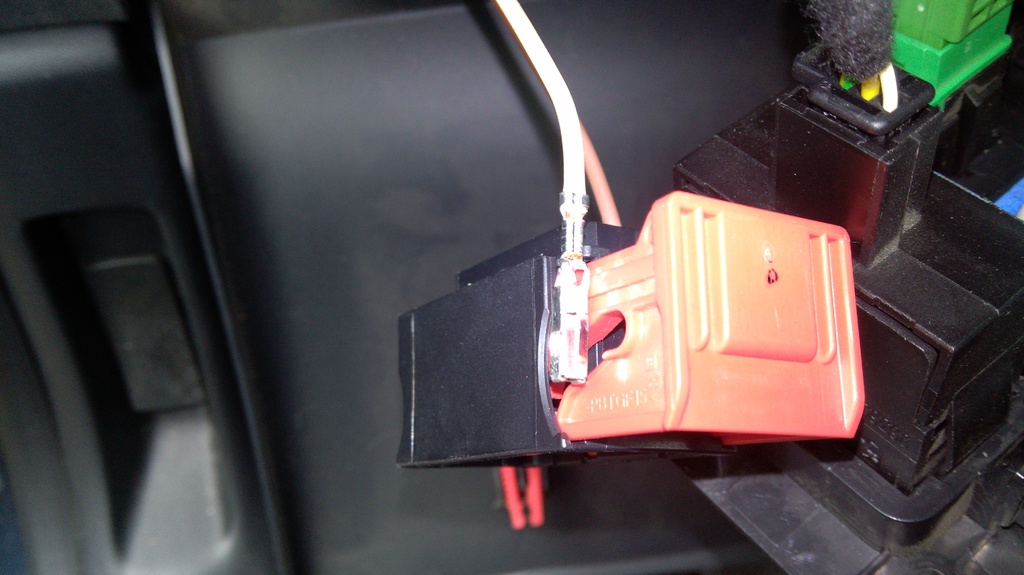

Видим что контакты держатся на двух защелках сверху и снизу. Вставляем пинцет и разводим защёлки. Затем контакт легко выходит из разъёма.

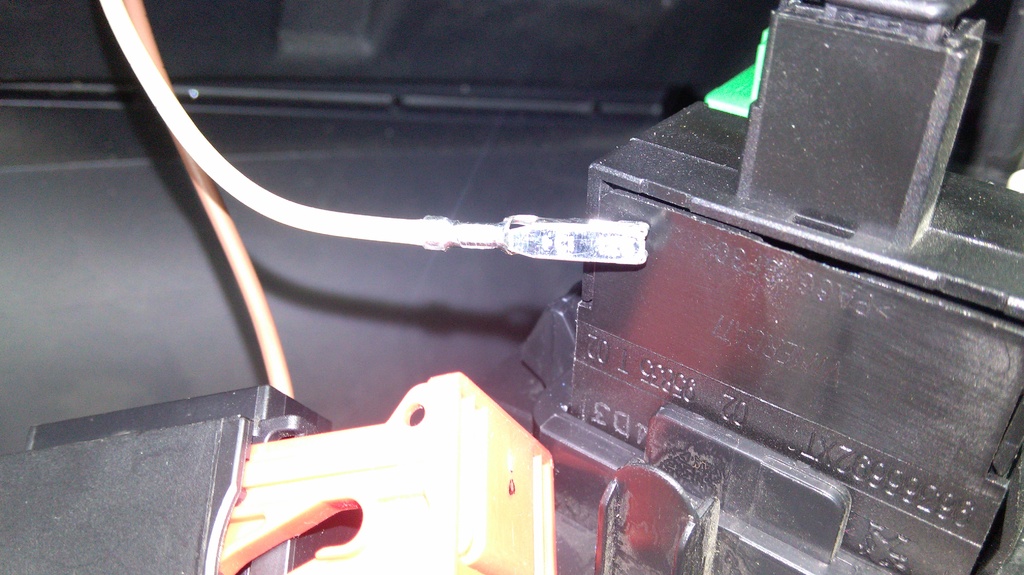

Контакты 1,8,9,16 имеют большую ширину чем остальные. Общая длина контактов 20 мм, основная часть 13мм, высота 3мм, а ширина большого 3.5мм, меленького 2.5мм.

Большой

Маленький

Назначение контактов
Данные взяты из документации от хетчбека. Часть на седане может не работать
1 Выход Не используется
2 Выход Не используется
3 Выход Наружная кнопка блокирования дверных замков
4 Выход Не используется
5 Выход Не используется
6 Выход Включение изнутри суперблокировки замков передних дверей
7 Выход Включение изнутри суперблокировки замков задних дверей
8 Выход Кнопка разблокирования электродвигателей дверных замков
9 Выход Избирательное включение блокировки дверных замков
10 Не подсоединен Не используется
11 Выход Не используется
12 Выход + CAN (BFH3)
13 Выход + CAN (Усилитель Hi-Fi)
14 Выход + CAN (Сиденье водителя)
15 Выход + ACC (Розетка на 12 вольт в багажнике)
16 Выход Управление электродвигателем заднего стеклоподъемника

Коды контактов
6541.E6 A=1,5 B=0,35 A 0,75
6541.E7 A=1,5 B=1 A 2 MM2
6541.N5 A=2,8 B=0,35 A 0,75
6541.H1 A=2,8 B=1 A 2,5 MM2
6541.H2 A=2,8 B=3 A 5 MM2
Расшифровка
6541.E6 (код заказа) A=1,5 (внутренний размер контакта) B=0,35 A 0,75 (сечение провода от 0,35мм до 0,75мм)
Контакты 1,8,9,16 используются с A=2,8, остальные A=1,5.

Более мощные устройства лучше подключать к свободным контактам блока предохранителей, который над АКБ находится.

Маломощные устройства, которые многие крепят вверху лобового, такие как регистратор, радар-детектор и т.п., удобнее всего подключить непосредственно к плафону освещения.
В плафоне есть свободный контакт, в котором появляется 12В после поворота ключа в зажигании.

К этому разъему проще всего подключиться используя разъем от дисковода гибких дисков компьютера.

Отрезав лишнее получаем то, что нужно

Несколько фотографий вариантов размещения дополнительных розеток:
Последний раз редактировалось Kirafon 13 фев 2016, 15:44, всего редактировалось 4 раза.
Живи так – чтобы люди, столкнувшись с тобой, улыбнулись, а, общаясь с тобой, стали чуточку счастливей!
:roll:
Есть лексия

Аватара пользователя
underf00nd
Подполковник
Подполковник
Сообщения: 1323
Зарегистрирован: 11 июл 2014, 13:47
Откуда: Гатчина - Санкт-Петербург
Авто: C4L Tendance 2013 VTi 115 9PM0(серый)OPR-13454 + Климат
Пробег: 70000
Прошлый авто: нет
:
За активность - Серебро
Благодарил (а): 182 раза
Поблагодарили: 247 раз
Контактная информация:

Re: Дополнительная розетка +12В и USB в багажник

#61

Сообщение underf00nd » 05 авг 2015, 13:39

Mihanik33 писал(а):Источник цитаты Чето я запутался, надеюсь что это просто опечатка

нет, красный замок для отсоединения от платы, он сдвижной.

А желтый замок внутри - он контакты держит, его "ушки" сверху, плоской отверткой удобно отжать (фотки с этого ракурса нет)
upd:
Mihanik33 писал(а):Источник цитаты провод где приобретали, может какая замена ему есть?

Берите кабель лучше (не более 17awg), у меня остатки были 20-ки.
не сочтите за рекламу
Все говорят, что мы в месте…
Все говорят, но немногие знают, в каком.
(В. Цой)

Аватара пользователя
Mihanik33
Капитан
Капитан
Сообщения: 940
Зарегистрирован: 02 окт 2014, 11:58
Откуда: Владимир
Авто: C4 Sedan 120 AT Exclusive Brun Hickory(коричневый) OPR13860
Пробег: 19000+
Прошлый авто: ВАЗ 2107, Renault Logan
Благодарил (а): 190 раз
Поблагодарили: 150 раз
Контактная информация:

Re: Дополнительная розетка +12В и USB в багажник

#62

Сообщение Mihanik33 » 05 авг 2015, 18:48

underf00nd,заехал сегодня в в два магаза по радиодеталям и в один специализирующийся на кабельной продукции, итог, ни кто про провода AWG не слыхал.
Может всеже что то есть в виде аналога, но российского происхождения. С алюминиевыми жилами то есть, на вот чтобы многожильные были нету.
Блин, даже по твоей ссылке не смог найти этот продукт :facepalm:

Somebody
Маршал
Маршал
Сообщения: 12275
Зарегистрирован: 03 апр 2014, 12:06
Откуда: Нижний Новгород
Авто: C4 Sedan (чёрный) THP150 Tendance+Visibility+Климат (13279)
Пробег: 30200
Прошлый авто: Kia Rio JB
:
За активность - Золото Герой труда Золотые руки
Благодарил (а): 409 раз
Поблагодарили: 669 раз

Re: Дополнительная розетка +12В и USB в багажник

#63

Сообщение Somebody » 05 авг 2015, 19:52

Mihanik33 писал(а):Источник цитаты ни кто про провода AWG не слыхал.

AWG - это сечение/площадь провода. ) Погуглите, поймете суть.
Мое доп. оборудование: ГУ RoadNav S100 + камера ЗВ Roadnav CP6457 + WiFi COMFAST CF-WU720N; Focal ISS 165 (фронт) на усилке DLS XM20 + JBL CS-6 (тыл) от ГУ; парктроник Parkmaster 4-XJ-51; светодиодные ДХО + световодные фонари в крышке багажника.

Аватара пользователя
Technics66
Маршал
Маршал
Сообщения: 4088
Зарегистрирован: 21 сен 2013, 19:24
Откуда: Екатеринбург
Авто: Citroen C4 Sedan MT Tendance+климат Темно-синий. OPR-13366
Пробег: 48484
Прошлый авто: Toyota Corolla E120
:
За активность - Золото Золотые руки Всегда готов!
Благодарил (а): 85 раз
Поблагодарили: 533 раза

Re: Дополнительная розетка +12В и USB в багажник

#64

Сообщение Technics66 » 05 авг 2015, 20:01

AWG от англ. American Wire Gauge — американская система маркирования толщины проводов источник. Если провод внутри белый это не значит что он алюминиевый, скорей всего он просто луженый, многожильный алюминиевых проводов я не видел. Вы пробовали паять алюминиевые провода? Они практически не паяются. Могу посоветовать для подключения прикуривателя ШВВП 2х0,75 или ШВВП 2х1,5.
Citroen C4 Sedan MT Tendance+климат темно-синий. OPR13366
ГУ RD5L5 от Peugeot 508 + дисплей C, фронт JBL CS2165C, тыл пока штатный. Есть Lexia.

Аватара пользователя
Mihanik33
Капитан
Капитан
Сообщения: 940
Зарегистрирован: 02 окт 2014, 11:58
Откуда: Владимир
Авто: C4 Sedan 120 AT Exclusive Brun Hickory(коричневый) OPR13860
Пробег: 19000+
Прошлый авто: ВАЗ 2107, Renault Logan
Благодарил (а): 190 раз
Поблагодарили: 150 раз
Контактная информация:

Re: Дополнительная розетка +12В и USB в багажник

#65

Сообщение Mihanik33 » 05 авг 2015, 20:45

Technics66 ну насчет того что они алюминиевые не я говорил
underf00nd писал(а):Источник цитаты Так, ножка контакта - алюминий, жилы провода 20awg - алюминий

А меня в целом интересовал вопрос
Mihanik33 писал(а):Источник цитаты А "просто намотанный провод" не будет греться от большой нагрузки?

Технологию подключения underf00nd я понял, даже снимал посмотреть данный разъем, сложностей не увидел
интересует вопрос безопасности подключения данным методом

Аватара пользователя
underf00nd
Подполковник
Подполковник
Сообщения: 1323
Зарегистрирован: 11 июл 2014, 13:47
Откуда: Гатчина - Санкт-Петербург
Авто: C4L Tendance 2013 VTi 115 9PM0(серый)OPR-13454 + Климат
Пробег: 70000
Прошлый авто: нет
:
За активность - Серебро
Благодарил (а): 182 раза
Поблагодарили: 247 раз
Контактная информация:

Re: Дополнительная розетка +12В и USB в багажник

#66

Сообщение underf00nd » 05 авг 2015, 21:38

Mihanik33
Technics66 писал(а):Источник цитаты ШВВП 2х0,75 или ШВВП 2х1,5.

Абсолютно согласен, хватит и 2х0,75. Этот провод относительно дешев и доступен навалом в любом строймаге (10-15 руб/м).

У меня С205 и С206, на фотке видно, но не стоит это слепо копировать, я вот уже думаю вместо него все таки получше проложить (тот же ШВВП 2*0,75), а этот в салон на USB концентратор использую (20awg по Амперам проходит). На выходных сделаю еще один фотоотчет. Но ШВВП в штатной оболочке все же лучше дополнительно обмотать антискрипом, чтобы зимой не так дубел (у него температурный диапазон не так широк).
Все говорят, что мы в месте…
Все говорят, но немногие знают, в каком.
(В. Цой)

Аватара пользователя
Mihanik33
Капитан
Капитан
Сообщения: 940
Зарегистрирован: 02 окт 2014, 11:58
Откуда: Владимир
Авто: C4 Sedan 120 AT Exclusive Brun Hickory(коричневый) OPR13860
Пробег: 19000+
Прошлый авто: ВАЗ 2107, Renault Logan
Благодарил (а): 190 раз
Поблагодарили: 150 раз
Контактная информация:

Re: Дополнительная розетка +12В и USB в багажник

#67

Сообщение Mihanik33 » 05 авг 2015, 21:49

underf00nd , ну а как же тогда соединение: ножка контакта - алюминий , а провод будет медный?

Аватара пользователя
underf00nd
Подполковник
Подполковник
Сообщения: 1323
Зарегистрирован: 11 июл 2014, 13:47
Откуда: Гатчина - Санкт-Петербург
Авто: C4L Tendance 2013 VTi 115 9PM0(серый)OPR-13454 + Климат
Пробег: 70000
Прошлый авто: нет
:
За активность - Серебро
Благодарил (а): 182 раза
Поблагодарили: 247 раз
Контактная информация:

Re: Дополнительная розетка +12В и USB в багажник

#68

Сообщение underf00nd » 05 авг 2015, 22:08

Mihanik33 писал(а):Источник цитатыа провод будет медный?

провод действительно медный.
Mihanik33 писал(а):Источник цитаты ну а как же тогда соединение: ножка контакта - алюминий

в этом случае провод придется обрезать и патчить скотч-локом.

Небольшой список мануалов.
Все говорят, что мы в месте…
Все говорят, но немногие знают, в каком.
(В. Цой)

Аватара пользователя
Technics66
Маршал
Маршал
Сообщения: 4088
Зарегистрирован: 21 сен 2013, 19:24
Откуда: Екатеринбург
Авто: Citroen C4 Sedan MT Tendance+климат Темно-синий. OPR-13366
Пробег: 48484
Прошлый авто: Toyota Corolla E120
:
За активность - Золото Золотые руки Всегда готов!
Благодарил (а): 85 раз
Поблагодарили: 533 раза

Re: Дополнительная розетка +12В и USB в багажник

#69

Сообщение Technics66 » 05 авг 2015, 22:29

Не люблю я эти новомодные штучки, их надо правильно под сечение провода подбирать. Они могут жилы перерезать что плохо, а могут недорезать изоляцию что приводит к плохому контакту и соответственно нагреву. Самый лучший способ, это зачистить изоляцию не повреждая сами жилы, наматать новый провод, обжать пластинкой, а сверху термоусадку.
Citroen C4 Sedan MT Tendance+климат темно-синий. OPR13366
ГУ RD5L5 от Peugeot 508 + дисплей C, фронт JBL CS2165C, тыл пока штатный. Есть Lexia.

Аватара пользователя
Mihanik33
Капитан
Капитан
Сообщения: 940
Зарегистрирован: 02 окт 2014, 11:58
Откуда: Владимир
Авто: C4 Sedan 120 AT Exclusive Brun Hickory(коричневый) OPR13860
Пробег: 19000+
Прошлый авто: ВАЗ 2107, Renault Logan
Благодарил (а): 190 раз
Поблагодарили: 150 раз
Контактная информация:

Re: Дополнительная розетка +12В и USB в багажник

#70

Сообщение Mihanik33 » 05 авг 2015, 22:38

Technics66, поведайте, как на цельный провод из проводки надеть термоусадку

Somebody
Маршал
Маршал
Сообщения: 12275
Зарегистрирован: 03 апр 2014, 12:06
Откуда: Нижний Новгород
Авто: C4 Sedan (чёрный) THP150 Tendance+Visibility+Климат (13279)
Пробег: 30200
Прошлый авто: Kia Rio JB
:
За активность - Золото Герой труда Золотые руки
Благодарил (а): 409 раз
Поблагодарили: 669 раз

Re: Дополнительная розетка +12В и USB в багажник

#71

Сообщение Somebody » 05 авг 2015, 22:43

Mihanik33, разрезать усадку, а потом она ужмется плотно?
Мое доп. оборудование: ГУ RoadNav S100 + камера ЗВ Roadnav CP6457 + WiFi COMFAST CF-WU720N; Focal ISS 165 (фронт) на усилке DLS XM20 + JBL CS-6 (тыл) от ГУ; парктроник Parkmaster 4-XJ-51; светодиодные ДХО + световодные фонари в крышке багажника.

Аватара пользователя
Technics66
Маршал
Маршал
Сообщения: 4088
Зарегистрирован: 21 сен 2013, 19:24
Откуда: Екатеринбург
Авто: Citroen C4 Sedan MT Tendance+климат Темно-синий. OPR-13366
Пробег: 48484
Прошлый авто: Toyota Corolla E120
:
За активность - Золото Золотые руки Всегда готов!
Благодарил (а): 85 раз
Поблагодарили: 533 раза

Re: Дополнительная розетка +12В и USB в багажник

#72

Сообщение Technics66 » 05 авг 2015, 22:46

Mihanik33
Я сказал что это лучший способ но к сожалению не всегда реализуймый. Если подключатся возле разъема, тогда можно разобрать разъем, достать провод и надеть термоусадку, в других случаях к сожалению изолента.
Citroen C4 Sedan MT Tendance+климат темно-синий. OPR13366
ГУ RD5L5 от Peugeot 508 + дисплей C, фронт JBL CS2165C, тыл пока штатный. Есть Lexia.

Аватара пользователя
Mihanik33
Капитан
Капитан
Сообщения: 940
Зарегистрирован: 02 окт 2014, 11:58
Откуда: Владимир
Авто: C4 Sedan 120 AT Exclusive Brun Hickory(коричневый) OPR13860
Пробег: 19000+
Прошлый авто: ВАЗ 2107, Renault Logan
Благодарил (а): 190 раз
Поблагодарили: 150 раз
Контактная информация:

Re: Дополнительная розетка +12В и USB в багажник

#73

Сообщение Mihanik33 » 05 авг 2015, 23:13

Technics66, а в багажнике ни где нету подходящих проводов?

Аватара пользователя
Ltd500
Старший лейтенант
Старший лейтенант
Сообщения: 450
Зарегистрирован: 06 авг 2013, 06:13
Откуда: Щёлковский район
Авто: С4 Sedan 150 Exclusive 6АТ
Пробег: 100K+
Прошлый авто: Пижон какойто
Благодарил (а): 10 раз
Поблагодарили: 58 раз

Re: Дополнительная розетка +12В и USB в багажник

#74

Сообщение Ltd500 » 06 авг 2015, 13:26

Mihanik33 писал(а):Technics66, а в багажнике ни где нету подходящих проводов?


Действительно, а в багажнике нету?
Где то мне попадалось упоминание о готовой колодке в багажнике. Якобы из-за того, что в хетче есть гнездо прикуривателя в багажнике слева. и в седане в проводке присутствует готовая колодка.
Будь корректен со всеми, общителен со многими, близким с избранными, другом единицам.

Аватара пользователя
underf00nd
Подполковник
Подполковник
Сообщения: 1323
Зарегистрирован: 11 июл 2014, 13:47
Откуда: Гатчина - Санкт-Петербург
Авто: C4L Tendance 2013 VTi 115 9PM0(серый)OPR-13454 + Климат
Пробег: 70000
Прошлый авто: нет
:
За активность - Серебро
Благодарил (а): 182 раза
Поблагодарили: 247 раз
Контактная информация:

Re: Дополнительная розетка +12В и USB в багажник

#75

Сообщение underf00nd » 06 авг 2015, 13:45

Ltd500 писал(а):Источник цитаты Где то мне попадалось упоминание о готовой колодке в багажнике. Якобы из-за того, что в хетче есть гнездо прикуривателя в багажнике слева. и в седане в проводке присутствует готовая колодка.

Есть даже цепь, защищенная предохранителем F14, от нее надо искать
Все говорят, что мы в месте…
Все говорят, но немногие знают, в каком.
(В. Цой)



Вернуться в «Дополнительное оборудование (допы, аксессуары) и тюнинг»



Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и 2 гостя
